M842

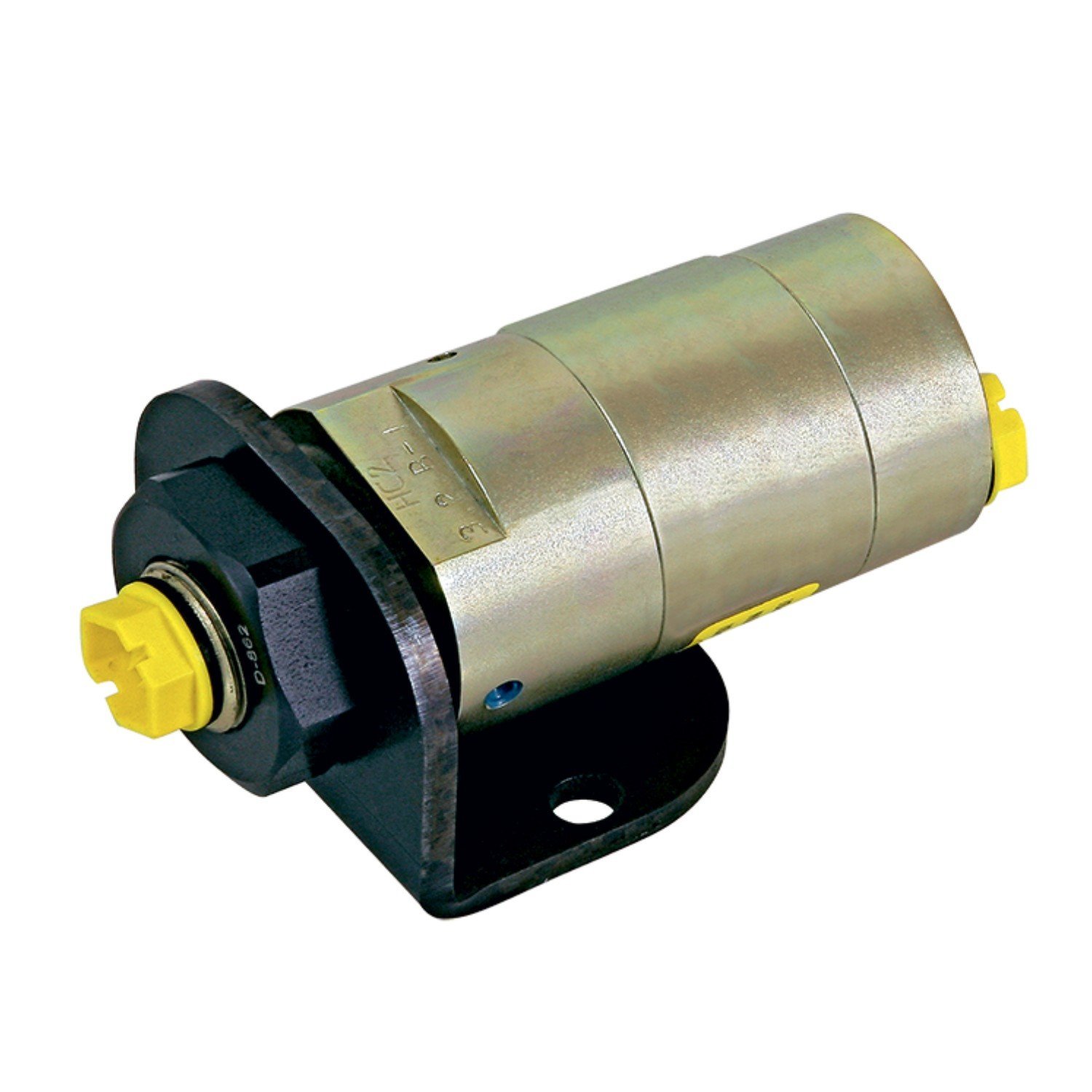

MOLTIPLICATORE OLIO-OLIO
n. 3 rapporti di moltiplicazione

Moltiplicatore olio-olio di piccole dimensioni a semplice effetto e ritorno a molla, utilizzabile su macchine utensili dove è disponibile un impianto idraulico a bassa pressione; ciò consente di alimentare, in modo semplice, applicazioni a maggiore pressione. Il moltiplicatore è comandato da un distributore con flusso controllato e da una valvola unidirezionale interna. Quest’ultima valvola alimenta il circuito a bassa pressione fino all’accostamento dell’attuatore, a questo punto la pressione aumenta fino al raggiungimento del suo valore massimo, mantenendo l’attuatore sotto pressione in condizione statica. Per il ritorno dell’attuatore comandare lo scarico del distributore: il pistone del moltiplicatore si porta in posizione di riposo con apertura della valvola di ritegno incorporata sul pistone stesso. il moltiplicatore può essere montato in qualsiasi posizione.

Download:     SCHEDA TECNICA    |    DISEGNI 2D    |    DISEGNI 3D
